Kundenspezifische O-Ring-Dichtungen: Der ultimative Leitfaden für Materialien, Größen und Herstellung

O-Ringe gehören zu den am häufigsten verwendeten Dichtungselementen in Hydraulik-, Pneumatik-, Automobil-, Luft- und Raumfahrts- sowie Industriesystemen weltweit. Trotz ihres einfachen, donutförmigen Aussehens spielen diese Komponenten eine entscheidende Rolle bei der Verhinderung von Flüssigkeits- und Gasleckagen unter verschiedenen Betriebsbedingungen .

Für Ingenieure und Beschaffungsspezialisten, die mit einzigartigen Anwendungsanforderungen konfrontiert sind, kundenspezifische O-Ring-Dichtungen bieten die Präzision, Materialoptimierung und Maßflexibilität, die Standardprodukte von der Stange nicht bieten können. In diesem umfassenden Leitfaden erfahren Sie alles, was Sie über kundenspezifische O-Ring-Dichtungen wissen müssen - von der Materialauswahl und den Größenspezifikationen bis hin zu Herstellungsverfahren und Branchenanwendungen.

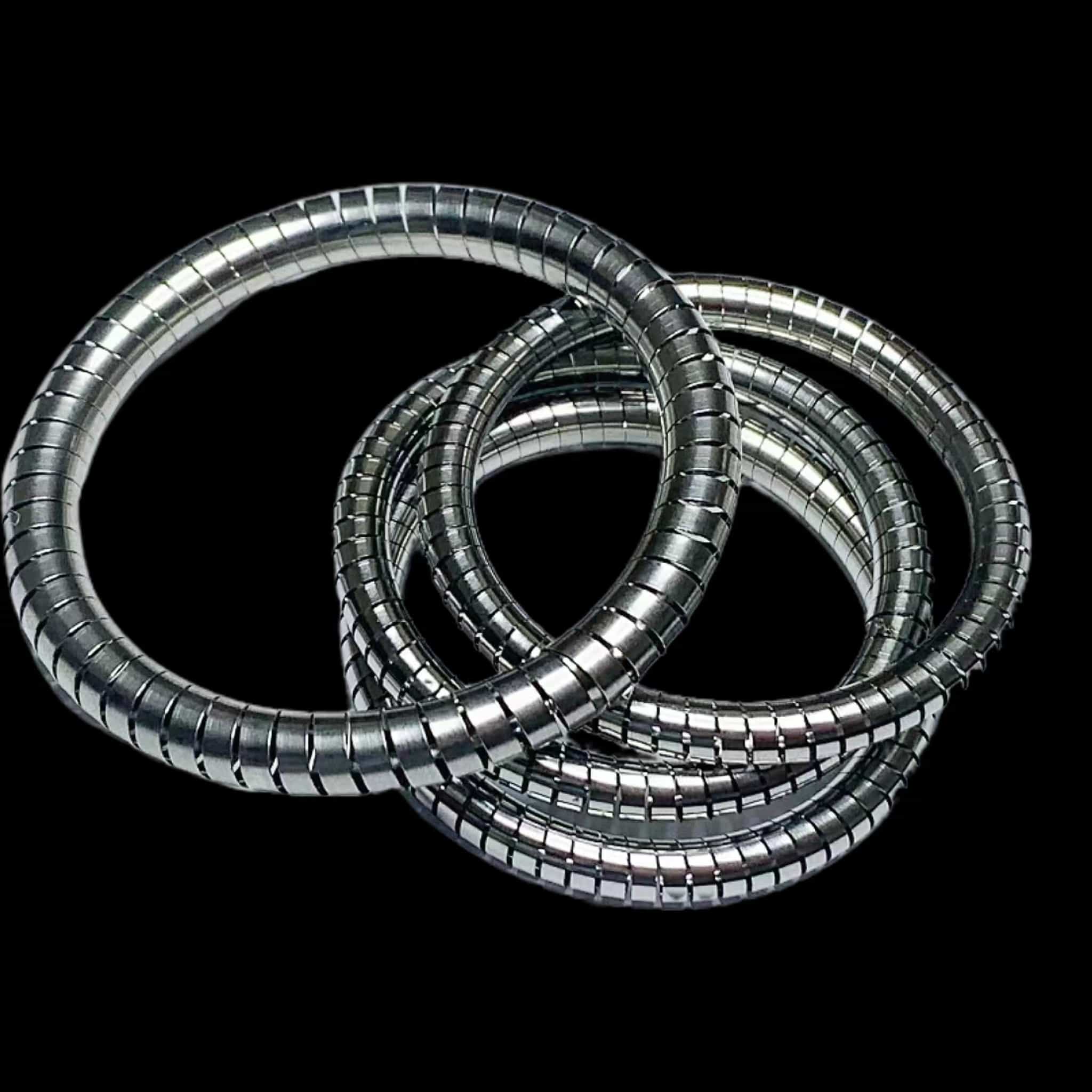

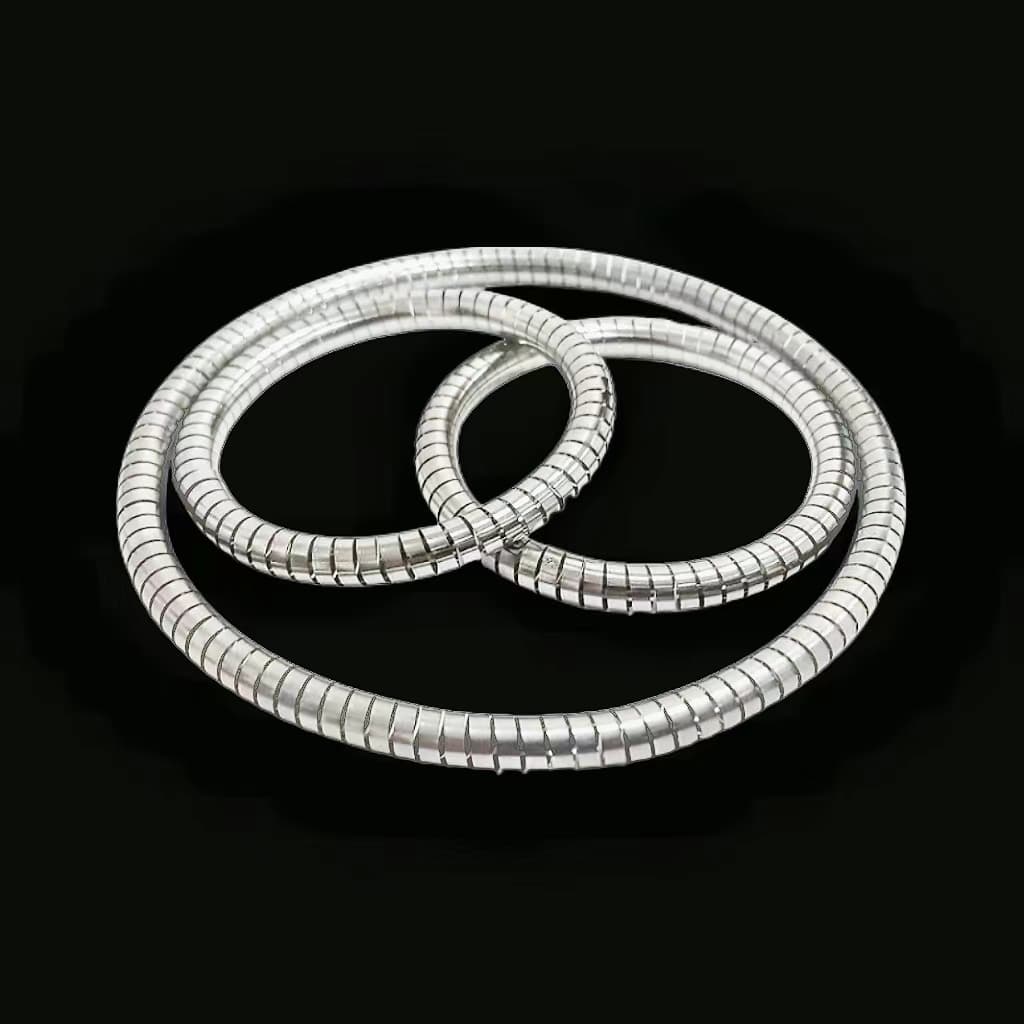

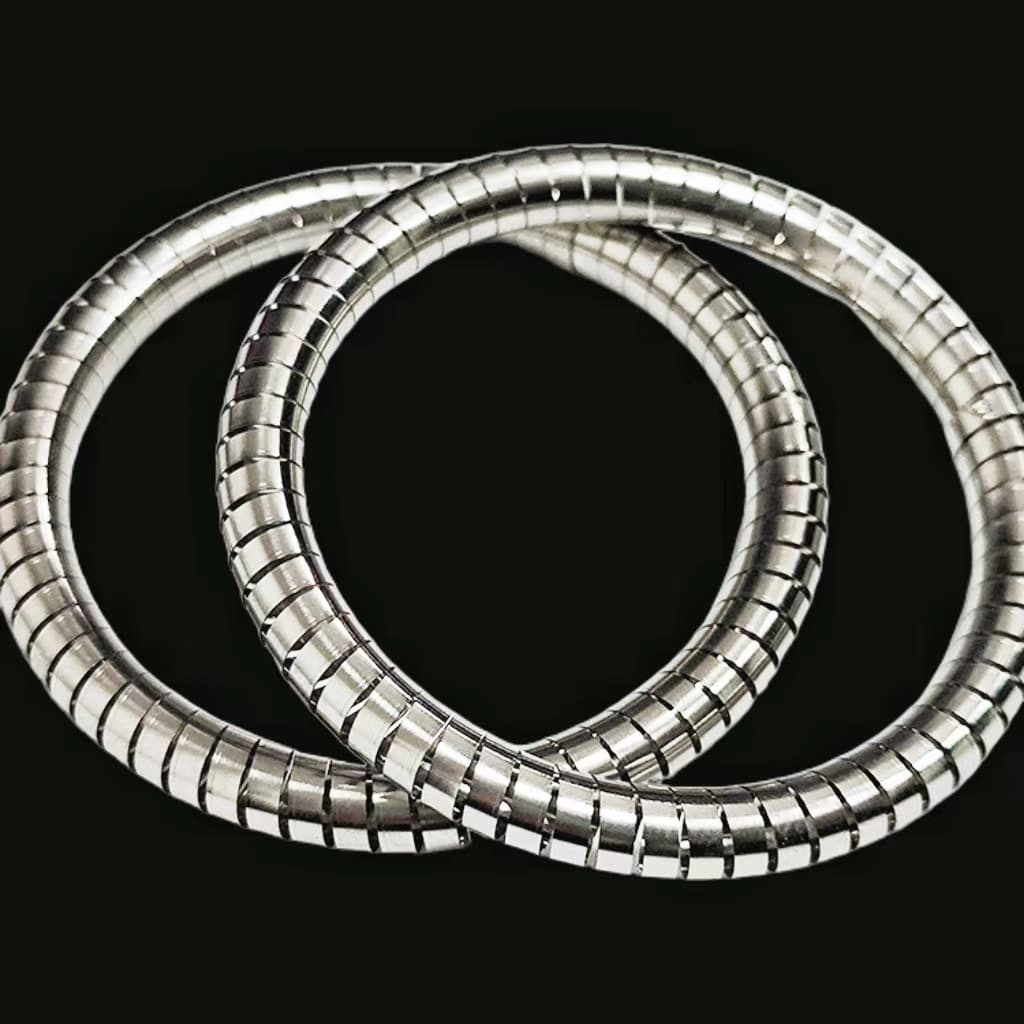

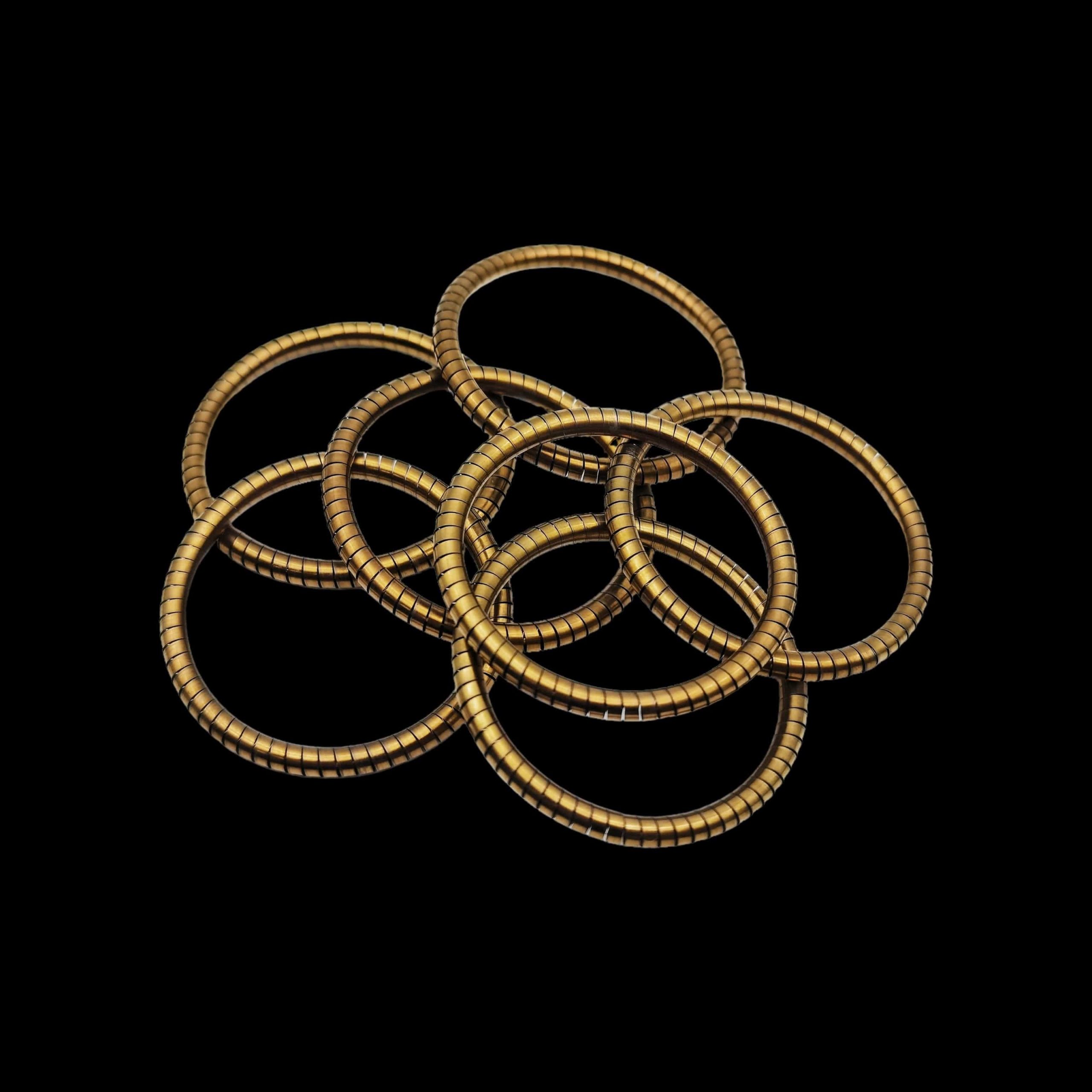

Was sind kundenspezifische O-Ring-Dichtungen?

Eine O-Ring ist eine kreisförmige mechanische Dichtung mit rundem Querschnitt, die aus Elastomer- oder Polymerwerkstoffen hergestellt wird. Wenn sie in einer Stopfbuchse oder Nut eingebaut sind, bilden O-Ringe eine Dichtungsfläche zwischen zwei zusammenpassenden Teilen, indem sie sich unter Druck elastisch verformen .

Kundenspezifische O-Ring-Dichtungen unterscheiden sich von Standard-O-Ringen in mehreren wesentlichen Punkten:

• Nicht-Standard-Abmessungen: Konzipiert für Anwendungen, bei denen die Standardgrößen (z. B. AS568-Strichnummern) nicht passen
• Spezialisierte Materialien: Formuliert mit kundenspezifischen Verbindungen für spezifische chemische oder Temperaturanforderungen
• Einzigartige Querschnitte: Neben dem typischen runden Profil können kundenspezifische O-Ringe auch quadratische, D-förmige oder andere Geometrien aufweisen
• Anwendungsspezifische Eigenschaften: Maßgeschneiderte Härte, Farbe oder physikalische Eigenschaften für bestimmte Branchen

O-Ring-Werkstoffe: Die Auswahl der richtigen Mischung

Die Materialauswahl ist die wichtigste Entscheidung, die die Leistung und Langlebigkeit eines O-Rings beeinflusst. Verschiedene Elastomere bieten unterschiedliche chemische Beständigkeit, Temperaturtoleranz und mechanische Eigenschaften .

Vergleich gängiger O-Ring-Materialien

Material	Temperaturbereich	Chemische Beständigkeit	Beste Anwendungen
Nitril (NBR/Buna-N)	-40°C bis 120°C	Hervorragend für Erdöle und Kraftstoffe; schlecht für Ketone und Ester	Hydraulische Systeme, Kraftstoffsysteme für Kraftfahrzeuge, allgemeine Industriedichtungen
Fluorkautschuk (FKM/Viton®)	-20°C bis 230°C	Hervorragende Beständigkeit gegen Kraftstoffe, Säuren, Öle und Lösungsmittel	Luft- und Raumfahrt, chemische Verarbeitung, Hochtemperaturindustrie
Silikon (VMQ)	-60°C bis 230°C	Ausgezeichnete Tieftemperaturflexibilität; schlecht in Erdöl	Lebensmittel und Getränke, medizinische Geräte, Elektronik, extreme Temperaturen
EPDM	-50°C bis 150°C	Hervorragend für Dampf, Wasser, polare Chemikalien; schlecht für Öle	Fahrzeugkühlung, Wassersysteme, Wetterabdichtung, HVAC
Neopren (CR)	-40°C bis 120°C	Gute Öl-, Wetter- und Flammenbeständigkeit	Schiffsausrüstung, Kältetechnik, industrielle Außenanlagen
FFKM (Perfluorelastomer)	-15°C bis 327°C	Hervorragende chemische und thermische Beständigkeit	Chemische Verarbeitung, Halbleiter, extreme Umgebungen
PTFE (Teflon®)	-200°C bis 260°C	Außergewöhnliche chemische Beständigkeit, sehr geringe Reibung	Harter chemischer Einsatz, dynamische Dichtungen mit geringer Reibung

Kriterien für die Materialauswahl

Bei der Auswahl eines Werkstoffs für kundenspezifische O-Ring-Dichtungen sind diese Faktoren zu berücksichtigen:

1. Kompatibilität der Flüssigkeiten: Das Elastomer muss gegen Aufquellen, Erweichen oder Verhärten bei Kontakt mit Prozessflüssigkeiten beständig sein.
2. Temperaturbereich: Sowohl die Dauerbetriebstemperaturen als auch die Spitzenwerte beeinflussen die Wahl des Materials
3. Druckanforderungen: Höhere Drücke können härtere Verbindungen oder Ersatzringe erfordern
4. Dynamische vs. statische Anwendung: Bewegte Anwendungen erfordern eine bessere Verschleißfestigkeit und Schmierung
5. Einhaltung von Vorschriften: FDA-, USP Class VI- oder NSF-Zertifizierungen für den Kontakt mit Lebensmitteln, medizinischen Produkten oder Trinkwasser
6. Härte (Shore A) : Typischerweise zwischen 30 und 90 Shore A; weichere Mischungen dichten bei geringem Druck besser ab, können aber unter Druck extrudieren

Für besondere Anforderungen sind auch spezielle Materialien erhältlich:

• Leitfähiges Silikon für EMI/RFI-Abschirmungsanwendungen
• Fluorsilikon (FVMQ) für Kraftstoffsysteme, die Flexibilität bei niedrigen Temperaturen erfordern
• Platinvernetztes Silikon für medizinische und biopharmazeutische Anwendungen
• Lebensmittelgeeignete Silikone konform mit FDA- und BgVV-Normen

Kundenspezifische O-Ring-Größen und Normen

Systeme in Standardgröße

Auch wenn kundenspezifische O-Ringe nach nicht genormten Maßen hergestellt werden, ist das Verständnis von Standard-Größensystemen eine nützliche Referenz:

• AS568 (Größenstandard für die Luft- und Raumfahrt) : Die in Nordamerika am weitesten verbreitete Norm für O-Ring-Größen mit Angabe von Innendurchmessern, Querschnitten und Strichzahlen
• ISO 3601: Internationale Norm für Abmessungen, Toleranzen und Qualitätsanforderungen von O-Ringen
• Metrische Größen: Häufig in europäischen und asiatischen Anwendungen

Benutzerdefinierte Größe möglich

Moderne O-Ring-Hersteller können praktisch jede erdenkliche Größe herstellen:

• Durchmesserbereich: Von Mikro-Miniaturgrößen mit einem Innendurchmesser von nur 0,004″ bis zu massiven 600″ Durchmessern
• Querschnittsbereich: Von 0,062″ bis 2,0″ (ungefähr 1,5mm bis 50mm)
• Toleranzen: Durch Präzisionsfertigung können enge Toleranzen erreicht werden, wobei einige Hersteller bei kritischen Abmessungen ±0,002″ einhalten.

Mikro-Miniatur-O-Ringe verdienen eine besondere Erwähnung. Hochentwickelte Form- und Entgratungsanlagen ermöglichen die Herstellung von unglaublich kleinen Dichtungen - der kleinste O-Ring der Welt misst nur 0,004″ Querschnitt × 0,004″ ID . Diese Mikrodichtungen sind für kompakte elektronische Steuerungen, medizinische Geräte und Miniaturflüssigkeitssysteme unerlässlich.

Überlegungen zum Rillendesign

Um eine optimale Leistung zu erzielen, müssen die O-Ringe für die Stopfbuchsen entsprechend ausgelegt sein:

• Verdichtungsverhältnis: Typischerweise 10-30% je nach Anwendung (statisch vs. dynamisch)
• Prozentsatz der Füllung: Die Querschnittsfläche der Rille sollte 5-15% größer sein als der Querschnitt des O-Rings.
• Oberflächengüte: Die Passflächen sollten eine geeignete Oberfläche haben, um Verschleiß und Extrusion zu verhindern.
• Freiräume: Muss kontrolliert werden, um Extrusion unter Druck zu verhindern

Herstellungsverfahren für kundenspezifische O-Ring-Dichtungen

Maßgefertigte O-Ringe können mit verschiedenen Herstellungsverfahren produziert werden, die jeweils unterschiedliche Vorteile bieten:

1. Formpressen

Die gängigste Methode zur Herstellung von O-Ringen nach Maß:

• Rohelastomer wird in einen beheizten Formhohlraum eingelegt
• Druck komprimiert das Material, um den Hohlraum zu füllen
• Hitze härtet (vulkanisiert) den Gummi
• Geeignet für mittlere bis große Mengen

2. Spritzgießen

• Material wird erhitzt und unter Druck in eine geschlossene Form gepresst
• Kürzere Zykluszeiten als beim Formpressen
• Ausgezeichnete dimensionale Konsistenz
• Ideal für die Großserienproduktion

3. Spritzgießen

• Kombiniert Elemente des Press- und Spritzgießens
• Gut geeignet für komplexe Geometrien und Spritzgusseinsätze

4. Extrusion und Vulkanisierung (Cut & Bond)

Bevorzugte Methode für viele kundenspezifische Anwendungeninsbesondere für Prototypen und kleine bis mittlere Stückzahlen :

• Endlose O-Ring-Schnüre werden in dem gewünschten Material und Querschnitt extrudiert
• Die Schnur wird auf die exakte Länge geschnitten (entwickelte Länge)
• Die Enden werden durch Hitzevulkanisation mit der gleichen Polymermischung verbunden.
• Zu den Vorteilen gehören keine Werkzeugkosten, kürzere Vorlaufzeiten und eine bessere Oberflächenqualität ohne Gratbildung.

5. CNC-Bearbeitung (gedrehte O-Ringe)

Ein innovativer Ansatz für nicht standardisierte O-Ringe:

• O-Ringe werden auf CNC-Drehmaschinen aus Vollmaterialrohlingen gefertigt.
• Keine Beschränkungen durch herkömmliche Formgebungswerkzeuge
• Kann jede Form, jede Größe und jedes Material herstellen
• Ideal für Prototypen, kundenspezifische Verbindungen oder geringe Mengen (MOQ ab 10 Stück)
• Geeignet für harte Materialien wie PTFE, PEEK und hochduktile Verbindungen

6. Spleißen

• Bei sehr großen Durchmessern oder besonderen Längen
• Die Enden sind chemisch oder thermisch verbunden
• Üblich für Reparaturen vor Ort und übergroße Dichtungen

Qualitätskontrolle in der Fertigung

Seriöse O-Ring-Hersteller führen strenge Qualitätskontrollen durch:

• In-Prozess- und Endkontrollen
• Positive Materialidentifikation (PMI) auf Anfrage
• ISO 9001-zertifizierte Fertigungssysteme
• Prüfmöglichkeiten wie Härte, Zugfestigkeit, Druckverformung und chemische Verträglichkeit

Herstellungsverfahren	Typisches Volumen	Werkzeugkosten	Vorlaufzeit	Beste Anwendungen
Extrusion und Vulkanisierung	Niedrig bis mittel	Keine	Fasten (Tage/Wochen)	Prototypen, Sondergrößen, Kleinserien
CNC-Bearbeitung	Niedrig bis mittel	Keine	Schnell	Komplexe Materialien, enge Toleranzen, schneller Durchsatz
Formpressen	Mittel bis Hoch	Mäßig	Mäßig	Standardformen, Produktionsmengen
Spritzgießen	Hoch	Hoch	Länger	Großserienproduktion, komplexe Geometrien
Spritzgießen	Mittel bis Hoch	Mäßig-hoch	Mäßig	Spritzgießen, Präzisionsteile

Industrieanwendungen für kundenspezifische O-Ring-Dichtungen

Maßgeschneiderte O-Ring-Dichtungen erfüllen in praktisch allen Industriezweigen wichtige Funktionen:

Luft- und Raumfahrtindustrie

Die Luft- und Raumfahrt stellt höchste Anforderungen an die Zuverlässigkeit. O-Ringe dichten Kraftstoffzufuhrsysteme, hydraulische Aktuatoren, Fahrwerksmechanismen und Umweltkontrollsysteme ab. Sie müssen unter extremen Temperaturschwankungen und Niederdruckbedingungen einwandfrei funktionieren .

Bevorzugte Materialien: Silikon und Fluorkautschuk (FKM/Viton®) für thermische Stabilität und Beständigkeit gegen Flugzeugtreibstoffe .

Autoindustrie

Kundenspezifische O-Ringe dichten Motoren, Getriebe, Bremssysteme und Kraftstoffsysteme ab und verhindern das Austreten von Ölen, Kraftstoffen und Kühlmitteln in anspruchsvollen Umgebungen mit Hitze, Vibrationen und chemischer Belastung .

Bevorzugte Materialien: Nitril (NBR) für Erdölbeständigkeit, mit Fluorkautschuk für Hochtemperaturanwendungen .

Medizin und Pharmazie

Medizinische Geräte erfordern biokompatible Materialien, die den Normen der FDA und der USP-Klasse VI entsprechen. Zu den Anwendungen gehören chirurgische Instrumente, Pumpen zur Medikamentenverabreichung, Diagnosegeräte und implantierbare Geräte .

Bevorzugte Materialien: Platinvernetztes Silikon, medizinisches EPDM und spezielle biokompatible Verbindungen .

Lebensmittel- und Getränkeindustrie

O-Ringe, die mit Lebensmitteln in Berührung kommen, müssen Reinigungsmitteln und Hochtemperatur-Sterilisationen standhalten und den FDA-Vorschriften entsprechen. .

Bevorzugte Materialien: Lebensmittelechtes Silikon, EPDM und spezielle Verbindungen, die gegen CIP/SIP-Reinigung beständig sind.

Halbleiter und chemische Verarbeitung

Hochreine und chemisch resistente Dichtungen sind für die Waferverarbeitung, Ätzanlagen und den Umgang mit aggressiven Chemikalien unerlässlich .

Bevorzugte Materialien: FFKM (Perfluorelastomer), PTFE und spezielle hochreine Verbindungen .

Öl, Gas und Petroleum

Bohrlochwerkzeuge, Ventile und Verarbeitungsgeräte erfordern Dichtungen, die hohem Druck, Sauergas und aggressiven Kohlenwasserstoffen standhalten .

Bevorzugte Materialien: Hochleistungs-Fluorkohlenwasserstoffe, FFKM und Spezialelastomere.

Marine und Offshore

Ständiger Kontakt mit Salzwasser, Druck und Witterung erfordert außergewöhnliche Umweltbeständigkeit .

Bevorzugte Materialien: EPDM für Wasserbeständigkeit, Neopren für ausgewogene Leistung .

Industrie	Primäre Anwendungen	Wesentliche Materialanforderungen
Luft- und Raumfahrt	Kraftstoffsysteme, Hydraulik, Druckbeaufschlagung der Kabine	Extremer Temperaturbereich, Flüssigkeitsverträglichkeit
Automobilindustrie	Motoren, Getriebe, Kraftstoffsysteme	Öl-/Kraftstoffbeständigkeit, Hitzestabilität
Medizinische	Chirurgische Instrumente, Medikamentenverabreichung, Implantate	Biokompatibilität (USP Klasse VI, ISO 10993)
Lebensmittelverarbeitung	Pumpen, Ventile, Verarbeitungsgeräte	FDA-Konformität, Reinigungsfähigkeit
Halbleiter	Wafer-Verarbeitung, Lieferung von Chemikalien	Höchste Reinheit, chemische Beständigkeit
Öl und Gas	Bohrlochwerkzeuge, Ventile, Verarbeitung	Hochdruck, Sauergasbeständigkeit
Marine	Motoren, Pumpen, Unterwasserausrüstung	Salzwasserbeständigkeit, UV-Stabilität
Elektronik	Gehäuse, Steckverbinder, Sensoren	Elektrische Isolierung, Umweltabdichtung

Spezifikation von kundenspezifischen O-Ring-Dichtungen

Bei der Bestellung kundenspezifischer O-Ring-Dichtungen sind dem Hersteller detaillierte Spezifikationen vorzulegen:

Wesentliche Informationen

1. Innendurchmesser (ID) und Querschnitt (CS) Abmessungen
2. Material Anforderungen (spezifisches Elastomer und Durometer)
3. Menge benötigt (Prototyp, Kleinserie oder Produktionslauf)
4. Details zur Bewerbung (flüssige Medien, Temperatur, Druck, dynamisch/statisch)

Zusätzliche Spezifikationen

• Toleranzen: Wenn engere als die branchenüblichen Toleranzen erforderlich sind
• Farbe: Zur Identifizierung oder zu ästhetischen Zwecken
• Härte: Shore A-Wert (anpassbar von 20 bis 90 Shore A)
• Zertifizierungen: FDA, USP Klasse VI, NSF, MIL-SPEC, RoHS-Konformität
• Anforderungen an die Verpackung: Reinraumverpackung, Einzelverpackung
• Anforderungen an die Prüfung: Materialzertifizierung, Maßprüfungsberichte

Zusammenarbeit mit Herstellern

Führende Hersteller kundenspezifischer O-Ringe bieten umfassende Unterstützungsdienste an:

• Technische Unterstützung: Konstruktionsberatung und Fachwissen zur Materialauswahl
• Reverse Engineering: Siegel aus vorhandenen Mustern erstellen
• Unterstützung bei der CAD-Konstruktion: Arbeiten nach gelieferten Zeichnungen oder Erstellen neuer Entwürfe
• Positive Identifizierung des Materials: Überprüfung der Materialzusammensetzung
• Eildienste: Service am selben Tag, am nächsten Tag und 24-Stunden-Service für dringende Anforderungen

Häufige O-Ring-Versagensarten und Prävention

Die Kenntnis möglicher Fehlerarten hilft bei der Auswahl und Wartung von O-Ringen:

Fehlermodus	Beschreibung	Prävention
Druckverformungsrest	Verlust der elastischen Erholung durch Hitze, Sauerstoff oder chemische Einflüsse	Auswahl von Materialien mit guter Wärmealterungsbeständigkeit; Minimierung der Extrusionsspalte
Extrusion/Knabbern	O-Ring wird unter Druck in den Spalt gedrückt	Stützringe verwenden; Spiel verringern; Härte erhöhen
Chemischer Angriff	Schwellung, Erweichung oder Verhärtung durch unverträgliche Flüssigkeiten	Chemische Verträglichkeitstabellen beachten; FFKM für aggressive Chemikalien in Betracht ziehen
Abrasion	Abnutzung durch Reibung bei dynamischen Anwendungen	Verwendung von Schmiermitteln; Auswahl reibungsarmer Materialien; Optimierung der Oberflächengüte
Spiralförmiges Scheitern	Verdrehen in dynamischen Anwendungen	Richtige Stopfbuchsausführung; richtiges Verdichtungsverhältnis
Schäden bei der Installation	Schneiden oder Reißen bei der Montage	Schmiermittel verwenden; auf abgeschrägte Kanten achten; geeignetes Montagewerkzeug

Kostenbetrachtungen und Lebenszyklusökonomie

Bei der Bewertung kundenspezifischer O-Ring-Lösungen sollten Sie eher die Gesamtbetriebskosten als den Anschaffungspreis berücksichtigen:

• Materialkosten: Standardelastomere (NBR, EPDM) sind wirtschaftlich; Hochleistungswerkstoffe (FKM, FFKM) kosten mehr, halten aber in anspruchsvollen Umgebungen länger.
• Investitionen in Werkzeuge: Gießen erfordert Werkzeuge; durch Extrusion/Vulkanisierung und CNC-Bearbeitung entfallen die Werkzeugkosten für Prototypen und Kleinserien
• Mindestbestellmengen: CNC-Bearbeitung ermöglicht niedrige MOQs (10 Stück) Formgebung erfordert in der Regel höhere Stückzahlen
• Verlängerung der Nutzungsdauer: Hochwertige Materialien verringern häufig die Häufigkeit des Austauschs und die Kosten für Ausfallzeiten
• Risikominderung: Richtige Materialauswahl verhindert kostspielige Ausfälle und Sicherheitsvorfälle

Häufig gestellte Fragen

Was ist der Unterschied zwischen Standard- und kundenspezifischen O-Ringen?

Standard-O-Ringe folgen etablierten Größentabellen wie AS568 oder metrischen Normen. Kundenspezifische O-Ringe werden nach nicht standardisierten Abmessungen, speziellen Materialien oder einzigartigen Konfigurationen für Anwendungen hergestellt, für die Standardprodukte nicht geeignet sind.

Woher weiß ich, ob meine Anwendung einen Sicherungsring benötigt?

Wenn der O-Ring hohem Druck ausgesetzt ist und ein erhebliches Stopfbuchsenspiel besteht, das zur Extrusion führen könnte, wird ein Stützring (in der Regel PTFE) empfohlen, um Extrusion und Nibbeln zu verhindern. .

Kann ich O-Ringe aus Silikon in Hydrauliksystemen verwenden?

Silikon hat einen ausgezeichneten Temperaturbereich, aber eine schlechte Beständigkeit gegenüber Hydraulikflüssigkeiten auf Erdölbasis. Es wird für die meisten Hydrauliksysteme nicht empfohlen, es sei denn, die Flüssigkeit ist kompatibel .

Welches sind die gebräuchlichsten O-Ring-Größen?

Kundenspezifische Größen reichen von Mikro-Miniaturdichtungen (unter 1mm ID) bis zu massiven Dichtungen (bis zu 600″ Durchmesser). Die Querschnitte reichen in der Regel von 0,5 mm bis 50 mm. .

Wie lange halten kundenspezifische O-Ringe normalerweise?

Die Lebensdauer hängt vom Material, den Betriebsbedingungen und der Wartung ab. Unter günstigen Bedingungen können O-Ringe viele Jahre halten; in aggressiven Umgebungen kann die Lebensdauer Monate betragen. Die richtige Auswahl ist entscheidend .

Auf welche Zertifizierungen sollte ich achten?

Zu den gängigen Zertifizierungen gehören ISO 9001 (Qualitätsmanagement), FDA-Konformität (Kontakt mit Lebensmitteln), USP Class VI (Medizin), MIL-SPEC (Militär) und RoHS (Umweltverträglichkeit). .

Schlussfolgerung

Maßgeschneiderte O-Ring-Dichtungen sind wesentliche Komponenten, die die Zuverlässigkeit, Sicherheit und Effizienz unzähliger mechanischer Systeme in praktisch allen Branchen gewährleisten. Durch die Kenntnis von Materialeigenschaften, Größenspezifikationen, Fertigungsoptionen und Anwendungsanforderungen können Ingenieure und Beschaffungsexperten optimale Dichtungslösungen für ihre individuellen Anforderungen spezifizieren.

Der Schlüssel zu einer erfolgreichen Auswahl von O-Ringen nach Maß liegt darin:

1. Genaue Definition die Betriebsumgebung (Flüssigkeiten, Temperatur, Druck)
2. Auswahl der geeigneten Materialien auf der Grundlage der chemischen Verträglichkeit und der physikalischen Anforderungen
3. Angabe der richtigen Abmessungen unter Berücksichtigung von Stopfbuchsausführung und Toleranzen
4. Die Wahl des richtigen Herstellungsverfahrens je nach Menge, Material und Vorlaufzeit
5. Partnerschaften mit erfahrenen Herstellern die technische Unterstützung und Qualitätssicherung bieten

Ganz gleich, ob Sie einen einzelnen Prototyp zu Testzwecken oder eine Großserienfertigung benötigen, die heutigen O-Ring-Hersteller bieten flexible Lösungen an - von der werkzeuglosen Extrusion über die CNC-Bearbeitung bis hin zum Gießen in großem Maßstab -, um Ihre spezifischen Anforderungen zu erfüllen.

EIN ANGEBOT ANFORDERN
